淺層砂過濾器工作原理介紹及應用

瀏覽次數： 671 發布日期： 2020-03-18

返回列表

淺層砂過濾器工作原理介紹及應用

1、淺層砂過濾器概述

淺層砂過濾器是一種利用深層介質攔截水中顆粒雜質并降低濁度的過濾設備，又稱作淺層介質過濾器或者旁濾過濾器。

淺層砂過濾器常規以石英砂或天然海砂作為濾料，也可選用其他材質以應對不同的處理需求。例如裝入活性炭，可吸附去除相應的有機物等。系統還可根據壓差、時間設定、人工三種方式來進行自動反洗將濾料中殘留的污染物排出，無需人工值守，自動化程度高，是近年來水處理行業熱點設備。

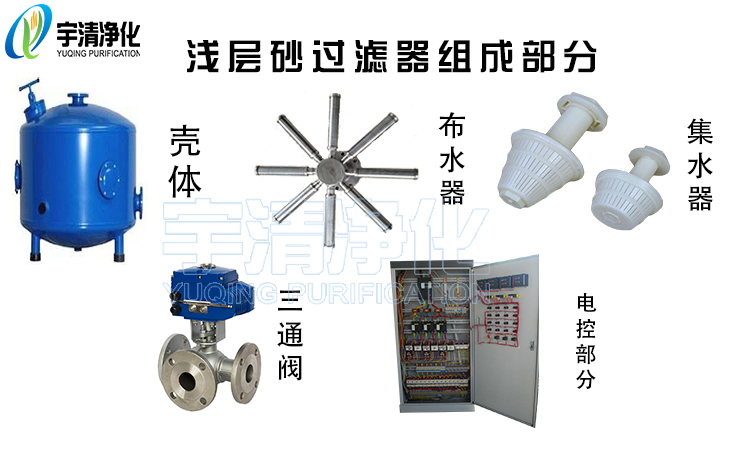

2、淺層砂過濾器組成部分

①殼體：一般材質選用碳鋼，內外表面處理工藝為噴漆、噴涂環氧樹脂、靜電噴粉、襯膠等方式；殼體直徑從1200-3000mm不等。

②管道：將數個罐體連接并接入系統，分為進水管道、出水管道、排污管道。并配有閥門、放氣閥、壓力表等。

③三通閥：三通閥常見為電磁隔膜閥，電動三通球閥、電磁氣動閥（需要外接氣源，使用不多）等

④布水器：材質不銹鋼、碳鋼、聚酰胺（尼龍）、聚丙烯等。作用是將水均勻的分布在濾料上。讓水平穩的通過濾料；并且在反洗的時候，攔截濾料，防止濾料在反洗時隨著水流出系統。常見有星型布水器或布水板兩種結構

⑤集水器：聚丙烯或不銹鋼濾帽，在過濾時使經過濾料的水排出系統并攔截濾料及雜質。

⑥控制系統：一般由電控柜、plc、觸摸屏、線纜等設備組成（如需控制成本也可使用太極控制器控制）

3、淺層砂過濾器工作原理

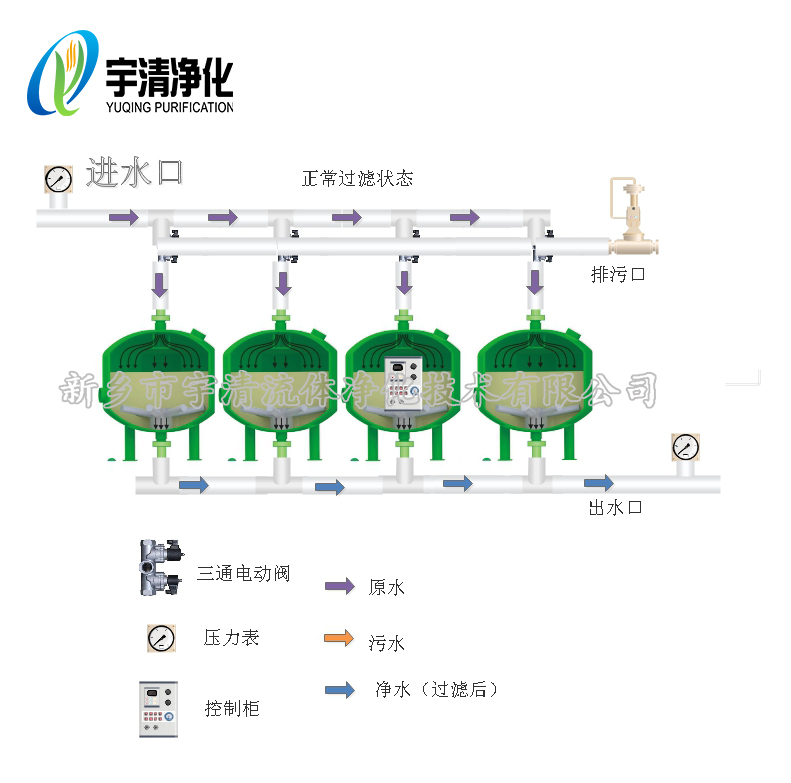

過濾狀態：未經過濾的水由進水管道通過三通閥門流經布水器，配合球形外殼，以平流的狀態到達過濾器內的填料層，當水流過填料層時，雜質被截留在填料層內，過濾后的水經過管道排出。

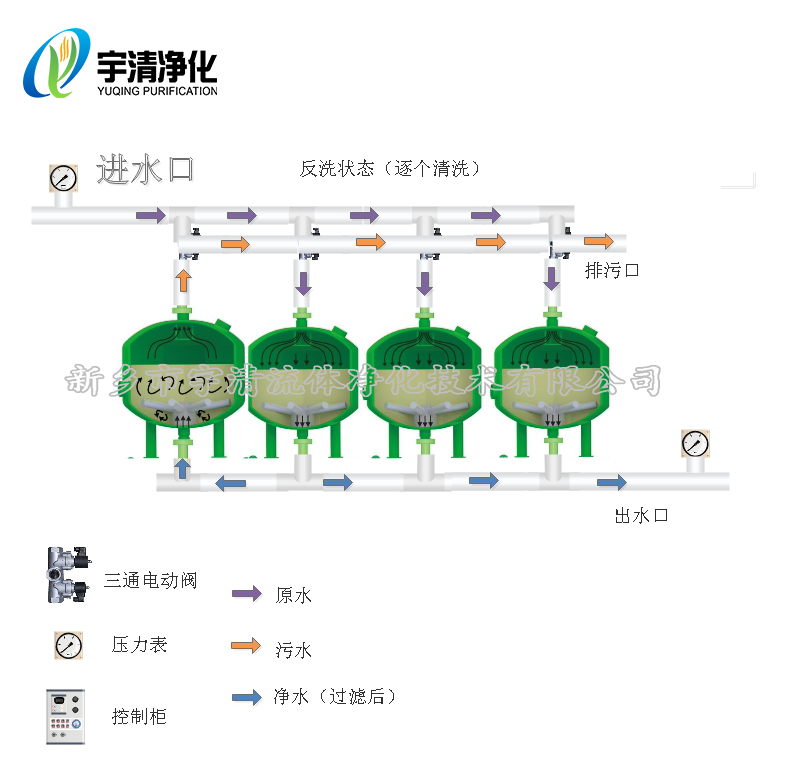

反洗狀態: 淺層沙過濾器采用逐個反洗方式。過濾器接受指令開始反洗時，第一臺過濾沙缸開始清洗，其他過濾沙缸正常工作。首先第一臺過濾沙缸三通閥門開始準備動作，關閉進水通道，打開出水通道及排污通道。未過濾的水無法通過三通閥門進入到過濾器中，而其他過濾器過濾后的水則可以反向進入到一號過濾器中，將沙子沖洗，并且把雜質經過布水器從排污口排出，布水器可以保證沙子不會隨雜質一起帶出，避免跑砂的情況發生。1號過濾單元清洗完成后，1號單元三通閥門開始動作，打開進水及出水通道、關閉排污通道，水經過過濾器正常過濾系統開始對2號進行清洗，清洗步驟與1號清洗步驟一樣。直到所有過濾單元逐個清洗完成后，反洗結束，等待接受下一個反洗指令，系統的設計可實現反洗時不停水，過濾、反洗狀態同時進行保證整個系統的正常工作。

4、淺層砂過濾器控制方式

①壓差控制：系統在經過一段時間運行后，罐體內攔截的雜質增多，進出水壓差增大，當系統進出水壓差達到設定值時，系統將自動開啟反洗功能，清除雜質，使設備恢復到正常壓差。

②時間控制：我們可以根據現場需求更改過濾器自動反洗的周期和反洗時間，當設備運行時間達到反洗周期的設定值時。過濾器自動開啟反洗功能。例：設置過濾器反洗周期8h，每個罐體反洗時間60s。過濾器運行8小時后開啟自動反洗功能，逐一清洗濾罐。沒個濾罐逐次清洗60s，直至最后一臺罐體清洗完畢，此時將從新計時，8h后將再次開啟反洗。

③人工控制：可根據使用需求人工開啟需要清洗的濾罐，使其開始自動反洗功能
