礦用井下防爆型自清洗過濾器使用說明書

瀏覽次數：發布日期： 2021-01-16

返回列表

1、產品概述

礦用井下防爆型自清洗過濾器是一種可以用于煤礦井下的過濾設備，其電器電控部分（防爆電機、防爆排污閥、防爆壓差開關、防爆電控柜）防爆等級為Ⅰ類：煤礦井下電氣設備。該型自清洗過濾器可以去除80微米以上大顆粒雜質，并且能夠自動清洗無需人工干預。用戶也可以根據需要加裝PLC智能控制模塊以實現遠程檢測控制。YQZF系列防爆型自清洗過濾器可采用立式、臥式、并聯等安裝方式，且具有結構簡便、設計合理、維修保養成本低（無需經常更換備件）、使用效果突出等特點。多種過濾工藝對煤礦礦井水進行深度處理實現礦井水資源化，既可防止水資源的流失，避免礦井水對水環境造成污染，又可以緩解礦區供水不足的問題。該設備出廠時提供電器電控部分防爆證書、煤安證書。

2、應用領域

煤礦行業：礦井水凈化過濾等
鋼鐵行業：高爐、煉鋼及軋鋼車間凈環水（循環冷卻水）系統，濁環水（沖渣水）系統中前置過濾等。
石化行業:旁濾（循環冷卻水）系統的過濾、污水處理等
電力行業：鍋爐水系統處理、污水處理等
市政工程：市政綠化用水系統（用于過濾河水、地下水中所含砂石及其他雜質）、市政污水處理系統等
機械加工行業：循環冷卻水系統、高壓沖洗水系統等。
農業灌溉：灌溉水、滴灌水過濾，河水井水地下水過濾等。

3、工作原理

礦用井下防爆型自清洗過濾器過濾狀態：排污球閥與電機處于關閉狀態，此時需要處理的水經過濾網，雜質被截留在濾網內，處理后的水通過出水口正常排出。

礦用井下防爆型自清洗過濾器反洗狀態:設備反洗時，電機驅動鋼刷轉動，將粘附于濾網上的雜質清理下來。此時排污口自動打開，過濾后的水一部分經過濾網正常排出，一部分水經過排污口將雜質帶出系統。反洗結束后，排污口自動關閉，過濾后的水正常從出水口排出。系統的設計可實現反洗時不停水，保證整個系統的正常工作。

礦用井下防爆型自清洗過濾器反洗狀態控制：時間（設定的反洗周期）、壓差控制（進出水口壓力差達到設定值）、手動控制（就地手動控制進行反洗、也可配遠程控制進行反洗）。這三種控制方式可以同時存在、哪個控制方式先到達設定值、都可開啟反洗狀態。舉例：某煤礦井下配套立式自清洗過濾器一臺。客戶根據以往經驗將時間控制設置在12個小時反洗一次，但是由于最近水質的下降、擔心12個小時清洗一次的周期時間太長，雜質含量太多堵塞濾網造成壓差過高、對過濾器及后續設備產生不好的影響，于是他們在過濾器上設置了壓差為0.2Mpa。過濾器在運行一段時間后，壓差報警，但此時并未達到12小時清洗周期，系統根據壓差控制也自動開啟反洗狀態、雜質被順利清除，系統恢復正常；客戶也可選擇手動控制、根據需求自行手動開啟反洗。

4、產品特點

■過濾精度從80微米-4000微米
■流量：25m³/h~2800m³/h
■進出口通徑：DN50~DN500
■濾網可選:鉆孔（4000-800μm）楔形（1000-50μm）編織復合（800—20μm）
■工作壓力：0.1MPa-2.5Mpa
■工作溫度：≤70℃
■電源：660V 380V/50Hz
■清洗電機功率：0.55-0.75KW
■控制電壓：AC127、DC24V
■清洗方式：刷式、刮刀式
■控制方式：壓差、時間、手動或人機界面（PLC）
■清洗時間：10-200秒可調
■安裝形式：立式安裝、臥式安裝，多臺并聯可獲得更大流量

5、型號解釋

YQZF-DN80-A10/0.2（-T）

YQ```````````新鄉宇清凈化
Z`````````````自清洗過濾器
F`````````````防爆型（可選擇防爆等級）
DN80```````進出水口尺寸
A`````````````殼體材質304不銹鋼（V 殼體材質碳鋼 B 殼體材質316L）
10```````````最大工作壓力10kg（另有 1.0Mpa、2.5Mpa 規格）
0.2```````````過濾精度 0.2mm（200μ m）
(-T）```````·安裝形式另有L型 F型 Y型

6、過濾器參數

單臺流量	25-2800t/h 多流量可多臺并聯安裝
工作壓力	0.2Mpa-2.5Mpa
工作溫度	-10℃-70℃
過濾精度	80-4000μm
控制方式	壓差、時間及手動
清洗時間	60s
清洗壓損	0.01-0.03Mpa
控制電壓	AC127、DC24V
操作電壓	660V 380V 50HZ

注：上表為標準產品，所有尺寸規格均可按照客戶需求修改定制

7、注意事項

該設備在出廠前已調試完畢，用戶在使用時直接運行即可。當設備各運行參數不能滿足用戶要求時，用戶可根據實際工況調定各參數，并相應選用手動控制、自動控制方式進行工作。
首次運行時，應按以下步驟進行：
檢查過濾器是否處于正常工作狀態：
察看過濾器各連接處是否牢固。
察看過濾器電控箱部分應是干燥的。
接通電源，“正常工作”指示燈亮，此時表示過濾器電控部分處于正常工狀態，設備可投入試運行。插上電源時應注意保持手的干燥，同時在過濾器工作過程中應保持其電控器部分干燥，不可有水進入電控器內部》
注意：過濾器在不通水時，不能通電運行。

8、使用方法

系統啟動：
轉動總開關至“合”的位置，此時系統啟動，紅色指示燈亮起。綠色指示燈為反洗工作指示燈，反洗工作開始綠燈亮起，結束后綠燈不亮。

(一)手動控制：
將“手動/自動”選擇開關旋轉至手動位置，根據需要分別進行手動排污和手動清洗，具體操作見后面的操作部分,選擇開關旋轉至手動位置，進入手動狀態，按下啟動按鈕后，系統開始轉動清洗綠燈亮起，排污閥打開排污。清洗工作完成后停止清洗，排污閥自動關閉，綠燈關閉。
手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀態不能正常排污自動控制狀態也不會正常工作。

(二)自動控制：將“手動/自動”選擇開關旋轉至自動位置，系統開始自動工作，由設定的清洗時間和壓差來控制系統清洗工作開始，定時清洗間隔可調時間為99小時，出廠值為24小時；排污時間以秒為單位，可調時間300秒出廠值60s(秒)。出廠反洗壓差設置0.2MPa（0-0.3Mpa可調）。兩項反洗設置模式互不干預，時間到到達設定值系統會進行反洗工作，壓差到達設定值系統會進行反洗工作。

(三)不反洗模式：該模式下系統不會清洗（不建議使用）

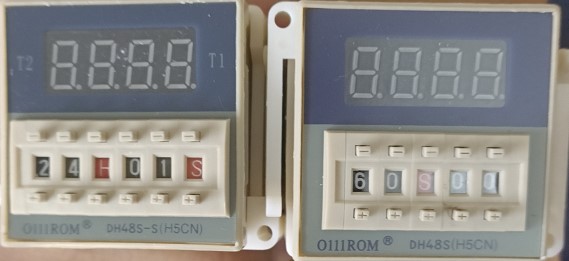

時控開關操作說明

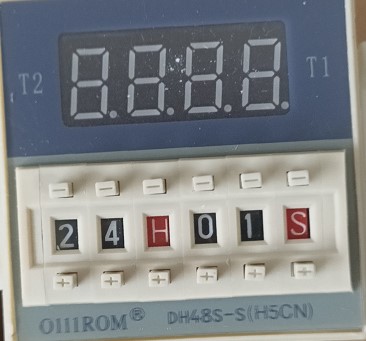

自動清洗時間（間隔設置）

清洗間隔最大可設置99H 出廠設置為24H

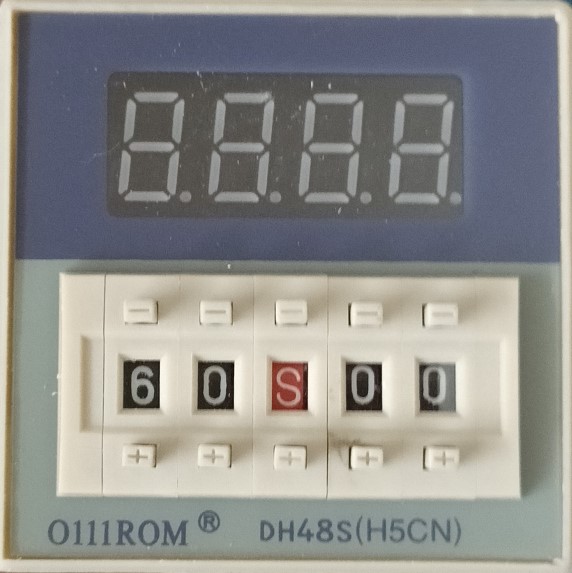

自動清洗工作時間（設備清洗時長）設定

壓差設置
壓差一般在壓差開關出廠時已經根據需要（默認0.2MPa）設置完畢，如有特殊要求請在生產前報備。

9、日常維護

YQZF系列礦用井下防爆型自清洗過濾器結構簡單、設計合理、平常基本不需要專門的維護。

運行一段時間后發現過濾器頻繁因為壓差到達設定值自動反洗
①水質較差，雜質顆粒物太多，解決方法：在過濾器前端加裝藍氏或Y型過濾器預過濾大的顆粒物雜質
②鋼刷經過長時間的磨損，已經無法正常工作，導致濾網清理不干凈，此時則需更換鋼刷
壓差突然變小
有可能是大顆粒的雜質進入過濾器中將濾網損壞，此時停機更換濾網就可解決問題。
注意：鋼刷及濾網是消耗品、具體的壽命和現場工況環境有關！建議在自清洗過濾器前方配置水沉淀池或者過濾精度更粗的籃式過濾器，防止較大雜質進入過濾器內部損壞鋼刷及濾網，延長設備使用壽命！
