淺層砂過濾器安裝使用說明書

瀏覽次數：發布日期： 2021-03-01

返回列表

1、產品概述..................................2
2、應用領域..................................2
3、工作原理..................................2
4、反洗狀態控制..............................5
5、型號解釋..................................5

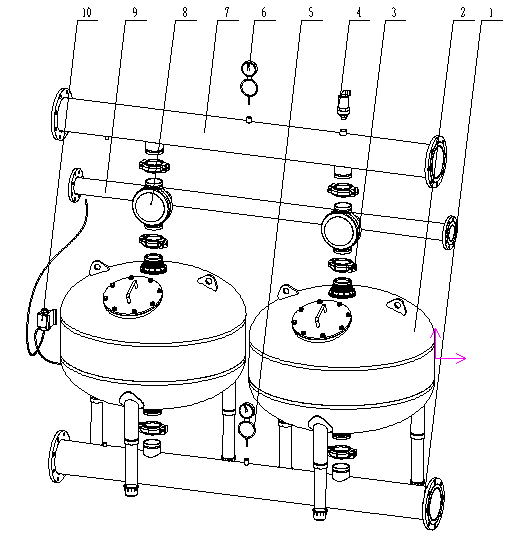

6、淺層砂過濾器單體結構圖 ....................7
7、淺層砂過濾器組合安裝圖 ....................8
8、調試程序..................................9
9、停車程序及排空過濾器.......................10
10、維護與保養 ...............................11
11、故障現象及解決方法.........................12

1、淺層砂過濾器產品概述

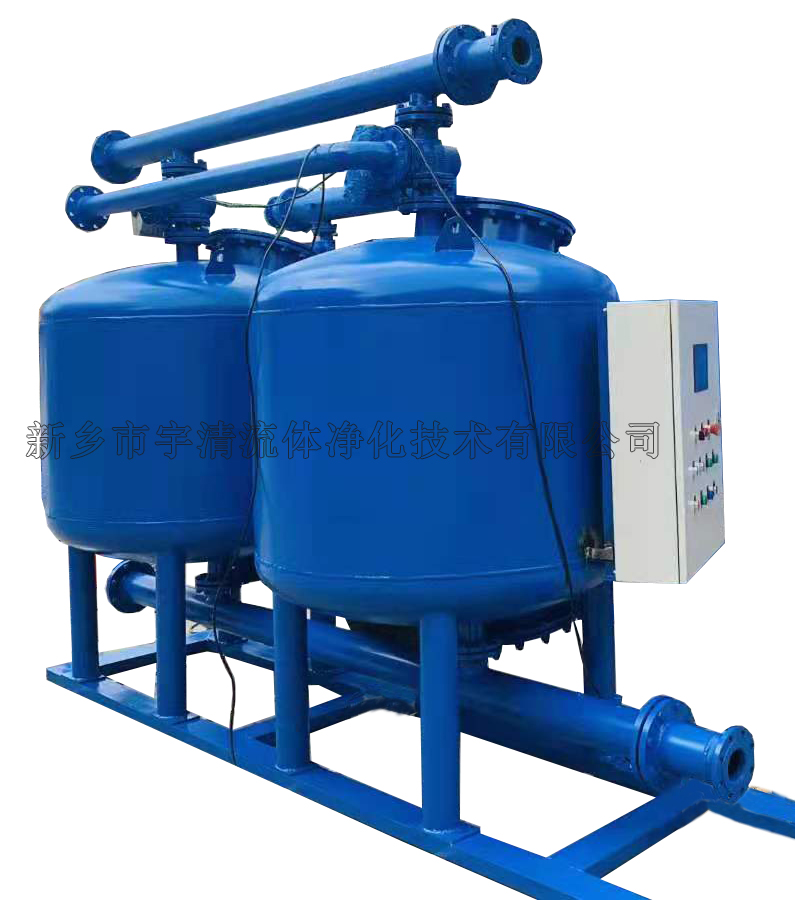

淺層砂過濾器又可稱為為淺層介質過濾器、旁濾器。淺層砂過濾器是以石英砂、海砂等砂料放置一定厚度作為濾層，需要被處理水在一定的壓力作用下流經濾層，水中含有的懸浮物、膠質、顆粒物等雜質被攔截在濾層中，從而有效的降低水濁度、提升水質。淺層砂過濾器是由單個或者多個標準高速過濾罐組成，其內部設有獨特的布水器和集水器以及雙向自動沖洗閥，可實現不影響系統正常出水情況下對濾罐逐個單獨的反沖洗。
淺層砂過濾器設計合理安裝方便，可實現全自動操作無需人工值守，也可遠程監視操控過濾器的運行狀態。也可按照客戶的需求及運行工況進行定制。

2、淺層砂過濾器應用領域

鋼鐵行業：高爐、煉鋼及軋鋼車間凈環水（循環冷卻水）系統，濁環水（沖渣水）系統中前置過濾等；
石化行業:旁濾（循環冷卻水）系統的過濾、污水處理等；
電力行業：鍋爐水系統處理、污水處理等；
市政工程：市政綠化用水系統（用于過濾河水、地下水中所含砂石及其他雜質）、市政污水處理系統等；
機械加工行業：循環冷卻水系統、高壓沖洗水系統等；
農業：灌溉水過濾與凈化等；
中央空調、地?zé)嵝袠I(yè)：空調循環水系統、地?zé)崴到y(tǒng)水質提升；

3、淺層砂過濾器工作原理

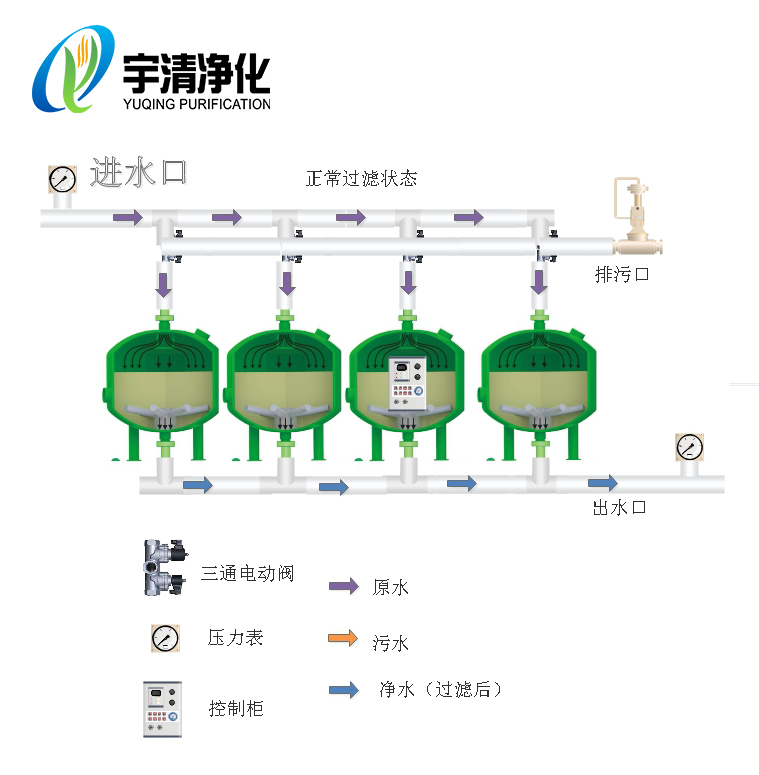

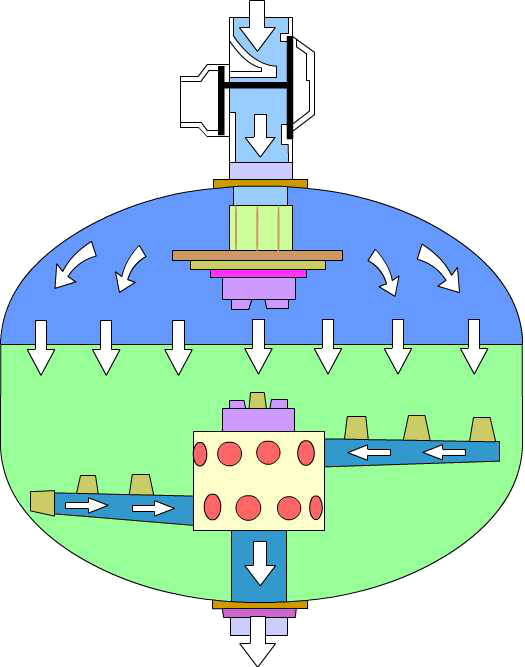

淺層砂過濾器過濾狀態：未經過濾的水通過三通閥門流經布水器，配合球形外殼，以平流的狀態到達過濾器內的填料層，當水流過填料層時，雜質被截留在填料層內，過濾后的水經過管道排出。

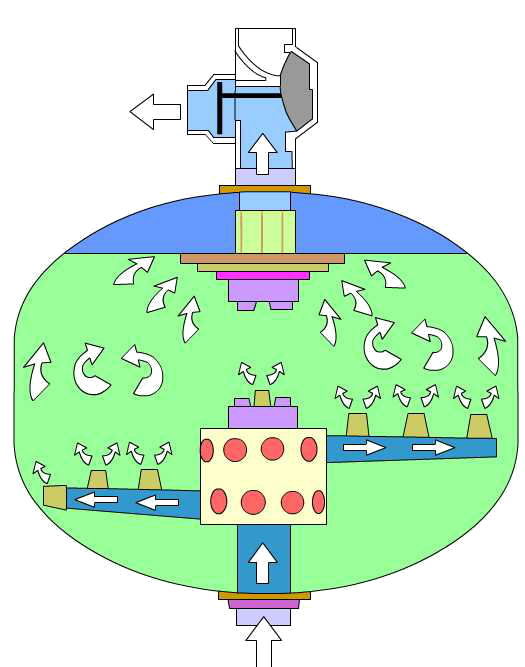

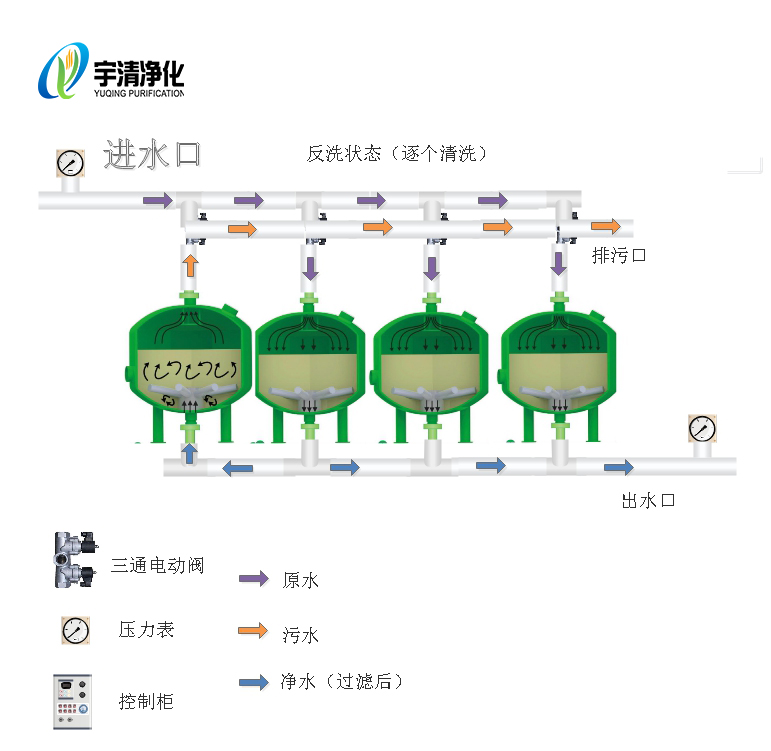

淺層砂過濾器反洗狀態: 淺層砂過濾器采用逐個反洗方式。過濾器接受指令開始反洗時，第一臺過濾沙缸開始清洗，其他過濾沙缸正常工作。首先第一臺過濾沙缸三通閥門開始準備動作，關閉進水通道，打開出水通道及排污通道。未過濾的水無法通過三通閥門進入到過濾器中，而其他過濾器過濾后的水則可以反向進入到一號過濾器中，將沙子沖洗，并且把雜質經過布水器從排污口排出，布水器可以保證沙子不會隨雜質一起帶出，避免跑砂的情況發生。1號過濾單元清洗完成后，1號單元三通閥門開始動作，打開進水及出水通道、關閉排污通道，水經過過濾器正常過濾系統開始對2號進行清洗，清洗步驟與1號清洗步驟一樣。直到所有過濾單元逐個清洗完成后，反洗結束，等待接受下一個反洗指令，系統的設計可實現反洗時不停水，過濾、反洗狀態同時進行保證整個系統的正常工作。

4、淺層砂過濾器反洗狀態控制

①、時間控制。通過設定反洗時間與反洗間隔，設備將按照設定值自動運行。例：設定反洗時間為60s，反洗間隔12個小時。設備開始逐個對每個罐子反洗，每個濾罐反洗時間則為60s，當最后一個罐子反洗完成后，設備反洗停止，12個小時候從新啟動新的反洗程序。
②、壓差控制。設定一個差值，當進水出水壓差達到設定壓差值時，系統自動啟動清洗程序。
③、人工控制。設備點檢人員可以根據現場具體水質情況進行手動啟動清洗程序（也可配置遠程控制進行遠程操控）。
這三種控制控制方式同時存在，哪個控制方式先到達設定值，都可以開啟反洗程序。

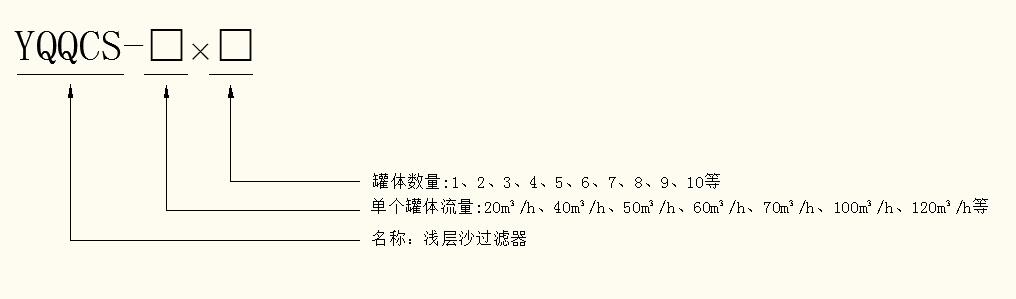

5、淺層砂過濾器型號解釋

型號	YQQSC40	YQQSC50	YQQSC60	YQQSC75	YQQSC90	YQQSC100
罐體直徑 mm	1200	1400	1600	1800	2000	2200
進出水口管徑 mm	DN100	DN100	DN100	DN150	DN150	DN150
罐體材質	碳鋼	碳鋼	碳鋼	碳鋼	碳鋼	碳鋼
罐體防腐	靜電噴涂	靜電噴涂	油漆防腐	油漆防腐	油漆防腐	油漆防腐
單臺過濾面積 m²	1.1	1.5	2.0	2.5	3.0	3.8
過濾速度 m/h	20-35	20-35	20-35	20-30	20-30	20-30
單臺處理量 m³/h	20-40	30-50	40-60	50-75	60-90	70-100
工作壓力 MPa	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4
反沖洗強L/(s·m²)	8-12	8-12	8-12	8-12	8-12	8-12
單罐反洗歷時 s	60	60	90	120	120	180
反洗間隔時間 h	4-8	4-8	4-8	4-8	4-8	4-8
反洗控制壓差 MPa	0.08	0.08	0.08	0.08	0.08	0.08
濾料型式	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂
濾料粒徑 min./max. mm	0.6-1.2	0.6-1.2	0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2
濾料厚度 mm	800mm	800mm	800mm	200mm 1000mm	200mm 1000mm	200mm 1000mm
罐體凈重 t	0.4	0.5	0.6	1.5	2.0	2.3
罐體運行重量 t	3.5	4.5	5.0	13.5	16.8	21

型號	YQQSC120	YQQSC140	YQQSC160	YQQSC180	YQQSC200	YQQSC240
罐體直徑 mm	2400	2500	2600	2800	3000	3200
進出水口管徑 mm	DN200	DN200	DN200	DN200	DN250	DN250
罐體材質	碳鋼	碳鋼	碳鋼	碳鋼	碳鋼	碳鋼
罐體防腐	油漆防腐	油漆防腐	油漆防腐	油漆防腐	油漆防腐	油漆防腐
單臺過濾面積 m²	4.5	5.0	5.3	6.1	7.0	8.0
過濾速度 m/h	20-30	20-30	20-30	20-30	20-30	20-30
單臺處理量 m³/h	90-135	100-150	110-160	120-180	140-210	160-240
工作壓力 MPa	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4
反沖洗強L/(s·m²)	8-12	8-12	8-12	8-12	8-12	8-12
單罐反洗歷時 s	200	300	300	300	500	600
反洗間隔時間 h	4-8	4-8	4-8	4-8	4-8	4-8
反洗控制壓差 MPa	0.08	0.08	0.08	0.08	0.08	0.08
濾料型式	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂
濾料粒徑 min./max. mm	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2
濾料厚度 mm	200mm 1000mm	200mm 1000mm	200mm 1000mm	200mm 1000mm	200mm 1000mm	200mm 1000mm
罐體凈重 t	2.6	2.8	3.0	3.3	3.9	4.5
罐體運行重量 t	25	27	30	35	40	46

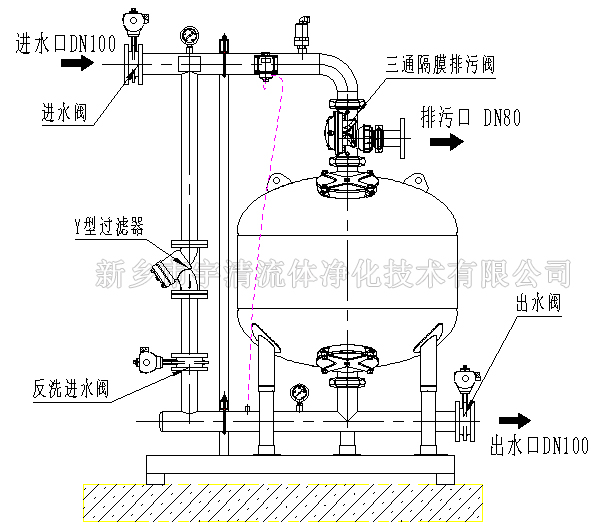

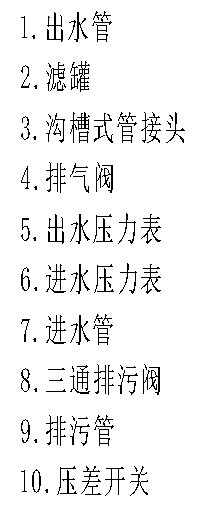

6、淺層砂過濾器單罐安裝圖

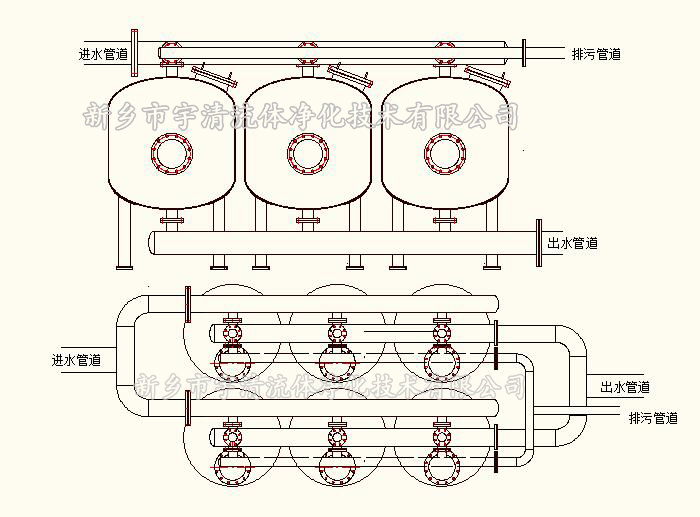

7、淺層砂過濾器多罐安裝圖

單排安裝

雙排并聯安裝

8、淺層砂過濾器調試程序

試運行
檢查淺層砂過濾器進出口方向與水流方式是否一致；
檢查所有管路連接是否正確牢固；
檢查所有線路練級是否正確牢固
檢查電磁閥閥體一字槽方向是否正確；
檢查壓差開關壓差數是否正確。（初始值為0.1MPa，后期可根據需求修改）

啟動
打開進水口總閥、出水口總閥，讓水進入過濾器，排氣閥向外排氣，當排氣閥排氣結束，代表過濾系統已裝滿水。檢查設備是否有漏水情況；檢查進水壓力，最好要求大于0.2MPa且小于0.4MPa；并。注意：系統壓力禁止超過0.6MPa，以免損壞過濾器。
接通電控箱電源，按要求（第9節）進行手動反沖洗。反洗時，三通閥閥體中有少量水排出，屬正常現象。
用手動控制電磁閥依次反沖洗對應的過濾罐，一般要反沖大約10分鐘以上。此操作是有效將新啥子中小的雜質反沖出去。
所有過濾罐都強制反沖結束后，調節控制器為自動控制狀態。

控制器參數設定：
①初試設定參考值為：每個濾罐反沖洗時間30秒；
②反沖洗周期：4小時；以后根據運行情況調整相關參數。

9、停車程序及排空過濾器

一、手動反沖洗一次。通過一次的手動反沖洗來卸掉過濾器壓力。
二、關閉過濾器進水總閥。
三、電控箱面板上每個“手動/自動”轉換開關全部撥中間位置，并將電控箱面板上“啟動/停止” 選擇開關切換至“停止”位置。
四、如果想重新啟動，參考第8節操作步驟。

10、淺層砂過濾器的維護與保養

每周維護
（1）檢查進水、出水壓力
（2）系統有無泄漏
（3）控制器是否正確
（4）各閥門是否在指定位置

每月維護
（1）運行并檢查壓差啟動反洗是否正常，若不正常，則疏通高低壓信號管。
（2）檢查并維護反洗閥。
（3）檢查并維護電磁閥。
（4）檢查進水、出水壓力。
（5）查看統計數據，根據統計數據分析系統運行狀況并適當優化運行參數，清除運行統計。

過冬準備：若系統不運行則排空過濾器和系統內積水。

每年砂子維護: 每運行一年，停止過濾系統運行，打開濾罐上手/人孔，檢查沙子的高度和沙子的污染情況，若有必要，更換砂子。石英砂更換方法如下：
①按停車要求，打開下手/人孔，排放沙子；
②查看過濾單元內部是否完好，水帽接口是否正常，各接水管是否在位；
③裝砂：從上手孔裝入石英砂，對于精過濾，首先裝粗砂子，等到粗砂子將水帽剛剛蓋住的時候再裝細砂子，細砂裝入高度不要小于12厘米，但不要超過規定的裝沙線。一般砂層越厚，過濾效果越好，但水頭損失和反沖效果變差。

11、淺層砂過濾器故障現象及解決方案

序號	現象	原因	解決方案
1	出水流量小	A．進水水壓太低 B．沙子黏結 C．系統設計太小	A．增加進水水壓 B．清洗沙子或更換沙子
2	出水水質達不到要求	A．進水水質太差 B．過濾流量太大 C. 濾料厚度不夠	A．增加絮凝(有必要需要澄清) B．減小流量到設定值 C. 增加濾料層
3	反洗頻繁	A．系統流量太大 B．壓差或時間設值太小 C．沙子黏結 D．原水太臟 E．反洗不徹底	A、調整到合適流量 B、調整到合適值 C、清洗沙子或換沙子 D、處理原水 E、從新設計壓差值
4	反洗不徹底	A．反洗水壓太低 B．排污管或閥門壓阻太大 C．雜質太粘	A、增加進水水壓 B、打開疏通排污管及閥門 C、延長沖洗時間,縮短過濾時間
5	反洗程序不會自動啟動	A、系統壓力低控制器設置錯 B、電器故障	A、保證系統壓力不小于0.1MPa B、重新設置控制器，排除電器故障
