不銹鋼自清洗過濾器

型號:YQZ-DN50-A1.0/0.2-T

精度:200μm

材質:SUS304不銹鋼

過濾介質:水

產品簡介:1、產品概述自清洗過濾器一種被廣泛應用于工業、農業、市政水處理的設備，主要用于過濾50微米以上大顆粒雜質，屬于水處理系列前置過濾也稱預過濾。對于提升原水水質、保護后

獲取優惠報價

在線客服咨詢

7*24小時服務熱線 15903037828

產品介紹

1、產品概述

不銹鋼自清洗過濾器作為水處理系列前置過濾（預過濾）的設備，被廣泛應用于工業循環冷卻水過濾、農業灌溉水過濾、市政水綠化過濾等行業。用于過濾50微米以上大顆粒雜質對于提升原水水質、保護后續設備有著舉足輕重的作用。YQZ系列自清洗過濾器可采用立式、臥式等安裝方式，該設備結構簡便、設計合理、維修保養成本低（無需經常更換備件）、使用效果突出等特點，受到許多企業的青睞，也是工業水處理過濾凈化系統中的熱點產品。

2、應用領域

鋼鐵行業：高爐、煉鋼及軋鋼車間凈環水（循環冷卻水）系統，濁環水（沖渣水）系統中前置過濾等。
石化行業:旁濾（循環冷卻水）系統的過濾、污水處理等
電力行業：鍋爐水系統處理、污水處理等
煤礦行業：礦井水凈化過濾等
市政工程：市政綠化用水系統（用于過濾河水、地下水中所含砂石及其他雜質）、市政污水處理系統等
機械加工行業：循環冷卻水系統、高壓沖洗水系統等。
農業灌溉：灌溉水、滴灌水過濾，河水井水地下水過濾等。

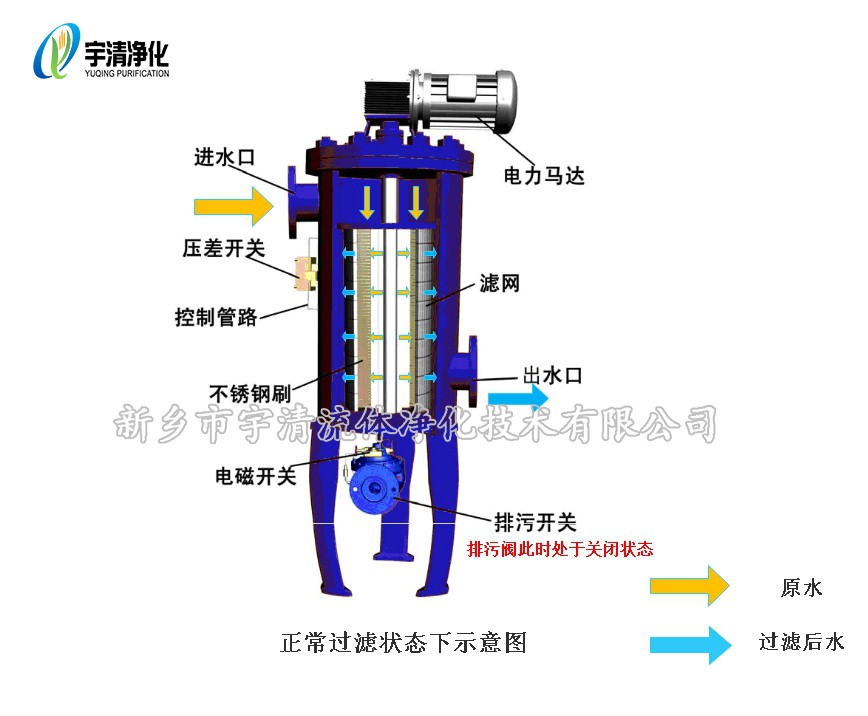

3、工作原理

過濾狀態：含有雜質的水經過過濾器內濾網，雜質被攔截下到濾網內、過濾后的水經過濾網正常排出。

反洗狀態:自清洗過濾器反洗時，電機驅動鋼刷轉動，將粘附于濾網上的雜質清理下來。此時排污口自動打開，過濾后的水一部分經過濾網正常排出，一部分水經過排污口將雜質帶出系統。反洗結束后，排污口自動關閉，過濾后的水正常從出水口排出。系統的設計可實現反洗時不停水，保證整個系統的正常工作。

反洗狀態控制：時間（設定的反洗周期）、壓差控制（進出水口壓力差達到設定值）、手動控制（就地手動控制進行反洗、也可配遠程控制進行反洗）。這三種控制方式可以同時存在、哪個控制方式先到達設定值、都可開啟反洗狀態。舉例：某鋼廠循環水系統配套立式自清洗過濾器一臺。客戶根據以往經驗將時間控制設置在8個小時反洗一次，但是由于最近水質的下降、擔心8個小時清洗一次的周期時間太長，雜質含量太多堵塞濾網造成壓差過高、對過濾器及后續設備產生不好的影響，于是他們在過濾器上設置了壓差為0.1Mpa。過濾器在運行一段時間后，壓差報警，但此時并未達到8小時清洗周期，系統根據壓差控制也自動開啟反洗狀態、雜質被順利清除，系統恢復正常；客戶也可選擇手動控制、根據需求自行手動開啟反洗。

4、產品特點

■過濾精度從50微米-4000微米
■流量：25m³/h~2800m³/h
■進出口通徑：DN50~DN500
■濾網可選:鉆孔（4000-800μm）楔形（1000-50μm）編織復合（800—20μm）
■工作壓力：0.1MPa-2.5Mpa
■工作溫度：≤70℃
■電源：380V/50Hz
■清洗電機功率：0.18-0.55KW
■控制電壓：AC24V
■清洗方式：刷式、刮刀式
■控制方式：壓差、時間、手動或人機界面（PLC）
■清洗時間：10-200秒可調
■安裝形式：立式安裝、臥式安裝，多臺并聯可獲得更大流量

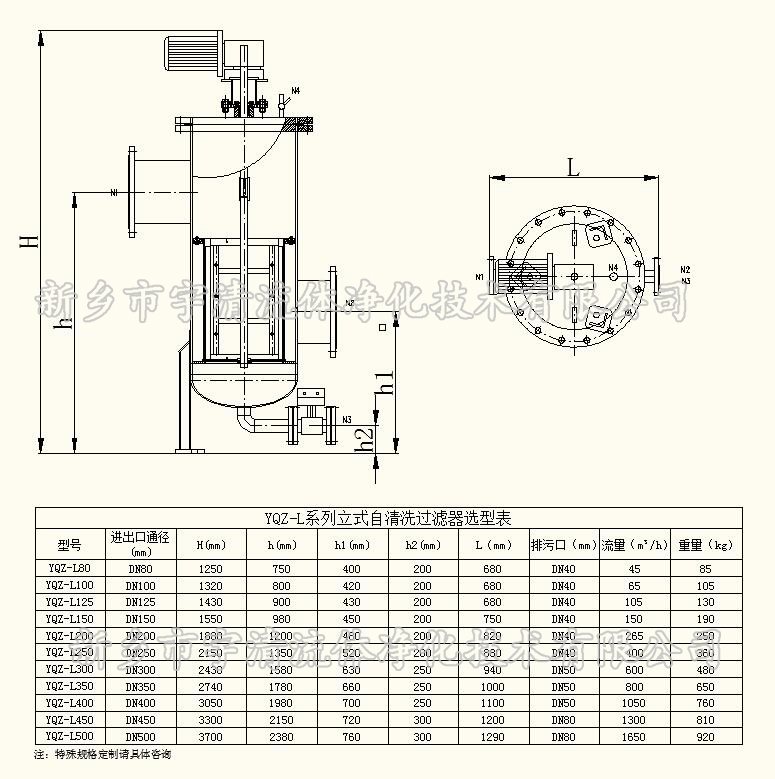

5、型號解釋

YQZ-DN80-V1.6/0.2（-L）

YQ```````````新鄉宇清凈化
Z`````````````自清洗過濾器
DN80```````進出水口尺寸
V`````````````殼體材質碳鋼（A 殼體材質不銹鋼304 B 殼體材質316L）
1.6```````````最大工作壓力 1.6Mpa（另有 1.0Mpa、2.5Mpa 規格）
0.2```````````過濾精度 0.2mm（200μ m）

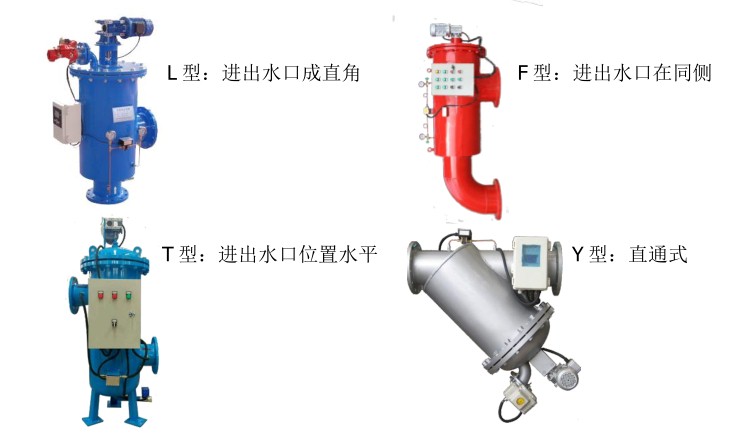

(-L）```````·安裝形式另有T型 F型 Y型

6、過濾器參數

單臺流量	25-2800t/h 多流量可多臺并聯安裝
工作壓力	0.2Mpa-2.5Mpa
工作溫度	-100℃-70℃
過濾精度	50-4000μm
控制方式	壓差、時間及手動
清洗時間	60s
清洗壓損	0.01-0.03Mpa
控制電壓	AC220V、AC24V
操作電壓	220V 380V 50HZ

注：上表為標準產品，所有尺寸規格均可按照客戶需求修改定制

7、注意事項

該設備在出廠前已調試完畢，用戶在使用時直接運行即可。當設備各運行參數不能滿足用戶要求時，用戶可根據實際工況調定各參數，并相應選用手動控制、自動控制方式進行工作。
首次運行時，應按以下步驟進行：
檢查過濾器是否處于正常工作狀態：
察看過濾器各連接處是否牢固。
察看過濾器電控箱部分應是干燥的。
接通電源，“正常工作”指示燈亮，此時表示過濾器電控部分處于正常工狀態，設備可投入試運行。
注：插上電源時應注意保持手的干燥，同時在過濾器工作過程中應保持其電控器部分干燥，不可有水進入電控器內部。

8、使用方法

(一)手動控制：
將“手動/自動”選擇開關旋轉至手動位置，根據需要分別進行手動排污和手動清洗，具體操作見后面的操作部分,選擇開關旋轉至自動位置，進入自動狀態。
手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀態不能正常排污自動控制狀態也不會正常工作。
自動控制：將“手動/自動”選擇開關旋轉至自動位置（“壓差/定時”開關在“定時”位置），首先設定過濾時間和排污時間定時器。過濾時間以小時為
單位，最大到 240小時，出廠值為24小時；排污時間以秒為單位，最大時間300秒出廠值120s(秒)。

全自動自清洗電控箱操作圖

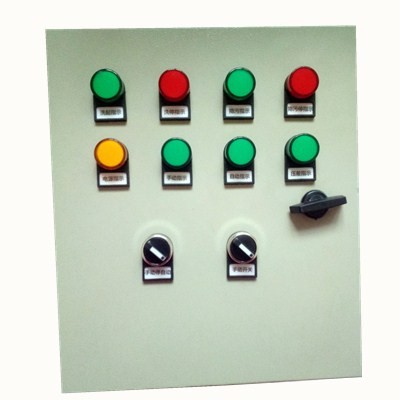

開關處于圖片上的這個狀態是停止工作的

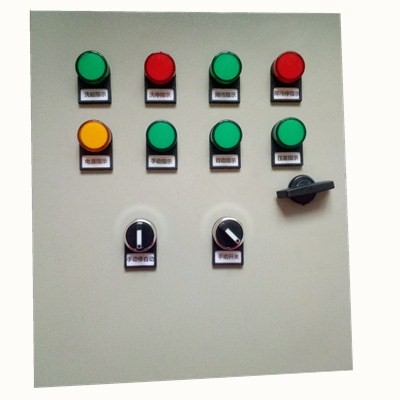

開關處于這種狀態是手動開始工作

開關處于這種狀態是全自動模式不用人工操作

時控開關操作說明

不操作鍵盤15秒自動上鎖，左下角顯示標志“3”

開鎖：連按4次：“取消/恢復”鍵，自動開鎖，標志“3”消失

分別按“校星期”“校時”“校分”調整北京時間。

設置開關時間

步奏按鍵設定內容

按“定時”鍵進入定時設置顯示“1”
按“校星期”鍵設定此次開關的時間在一星期的某幾天或每天。
分別按“校時”“校分” 設定開的時間。
按“定時鍵” 進入定時關設置、顯示10ff
按“校星期’ 設定此次關的時間在一星期的某幾天或一天或每天。
分別按’校時”“校分” 設定關的時間
重復1-6 設定其余2--16次的開關時間，若不需要定時，則其顯示

“--： --”

按“時鐘”鍵結束時間設定，回到時鐘運行狀態。
按“自動/手動’鍵使開關標志“▼”指向“關”的位置，在調到“自動”位置。

不操作鍵盤15秒自動上鎖，左下角顯示標志“3”

開鎖：連按4次：“取消/恢復”鍵，自動開鎖，標志“3”消失

分別按“校星期”“校時”“校分”調整北京時間。

設置開關時間

步奏按鍵設定內容

按“定時”鍵進入定時設置顯示“1”
按“校星期”鍵設定此次開關的時間在一星期的某幾天或每天。
分別按“校時”“校分” 設定開的時間。
按“定時鍵” 進入定時關設置、顯示10ff
按“校星期’ 設定此次關的時間在一星期的某幾天或一天或每天。
分別按’校時”“校分” 設定關的時間
重復1-6 設定其余2--16次的開關時間，若不需要定時，則其顯示

“--： --”

按“時鐘”鍵結束時間設定，回到時鐘運行狀態。
按“自動/手動’鍵使開關標志“▼”指向“關”的位置，在調到“自動”位置。

9、日常維護

YQZ 系列自清洗過濾器結構簡單、設計合理、平常基本不需要專門的維
護。如果運行一段時間后發現過濾器頻繁因為壓差到達設定值自動反洗，可能
是鋼刷經過長時間的磨損，已經無法正常工作，導致濾網清理不干凈，此時則
需更換鋼刷；如果壓差突然變小、有可能是大顆粒的雜質進入過濾器中將濾網
損壞，此時停機更換濾網就可解決問題。
注意：鋼刷及濾網是消耗品、具體的壽命和現場工況環境有關！建議在自清洗過濾器前方配置水沉淀池或者過濾精度更粗的籃式過濾器，防止較大雜質進入過濾器內部損壞鋼刷及濾網，延長設備使用壽命！
